抗氧剂9228(LOTNOX® 9228) (CAS:154862-43-8)

简介：

Lotnox 9228属于螺环亚磷酸酯抗氧化剂家族，与其他基于亚磷酸酯的抗氧化剂家族相比，其磷含量高，效率显著。然而，它不会受到螺环结构引起的低水解稳定性的内在弱点的影响。在环境温度下，Lotnox 9228即使在暴露于高湿度环境（>80%）超过30天后也能保持其自由流动特性。

此外，大分子量和独特的结构使该分子非常热稳定，在商业亚磷酸酯抗氧化剂中保持着热稳定性的记录。

与其他亚磷酸盐抗氧化剂一样，Lotsorb 988通过在自氧化循环中淬灭氢过氧化物来充当二级抗氧化剂，特别是延缓与颜色发展相关的降解。当用于聚酯和尼龙等工程塑料时，即使在过量剂量下，它在塑料复合过程中也表现出了其他亚磷酸酯抗氧化剂无法比拟的出色颜色保护。

这种出色的效率不能简单地用高热稳定性、低熔融颜色和高磷含量来解释。将与受阻酚基初级抗氧化剂的氧化形式相关的深色中间体转化回低颜色形式的机制尚不清楚，这也可能是提高效率的一个因素。

Lotnox 9228还通过高度稳定其物理和机械性能，为PP、PVC、PS、POM、ABS、PMMA等非工程塑料增加了价值。

CAS No.:[154862-43-8]

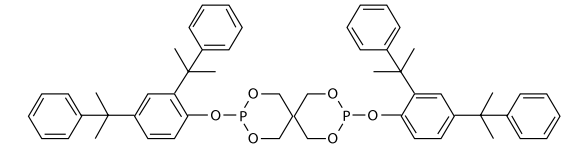

化学结构：

化学名称：

3,9-二(2,4-二枯基苯氧基)-2,4,8,10-四氧杂-3,9-二磷杂螺[5.5]十一烷

物理性能：

气味：轻微

堆积密度 : 0.75 g/mL

pH : 7.66

热失重TGA (10% loss): 340 °C

磷含量: 7.3%

溶解性(g in 100ml solvent @ 20 °C)

Acetone: < 0.10

Ethyl acetate: < 0.10

Hexane: < 0.10

Dichloromethane : 0.80

Toluene: 0.13

Cyclohexane: < 0.10

Mineral oil: < 0.01

Acetonitrile: < 0.10

Methanol: < 0.10

Isopropanol: < 0.10

Water: < 0.10

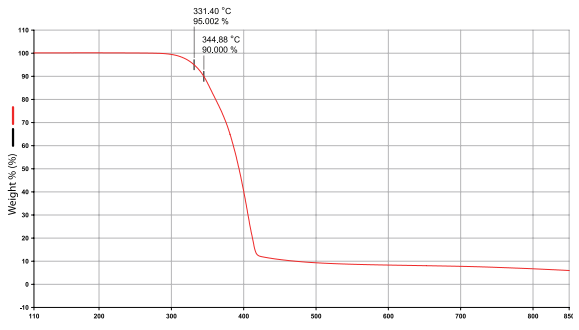

Fig 1. Typical thermogravimetric analysis (TGA) diagram

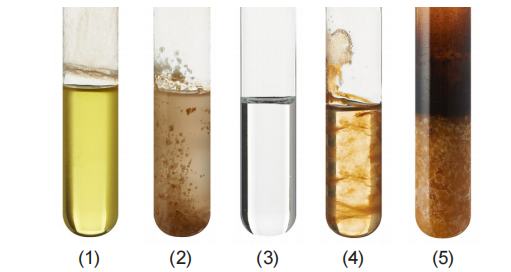

Fig 2. Molten color

(1) Tetrakis(2,4-di-tert-butylphenyl)-4,4'-biphenyldiphosphonite

(2) AN 604 : Bis(2,4-di-tert-butylphenyl)pentaerythritoldiphosphite

(3) Lotnox 9228

(4) Bis(2,6-di-tert-butyl-4-methylphenyl)pentaerythritol-di-phosphite

(5) 2,2',2''-Nitrilo[triethyl tris(3,3',5,5'-tetra-tert-butyl-1,1'-biphenyl-2,2'-diyl)phosphite]

Fig 3. Color stability of PET – multi extrusions at 280 °C

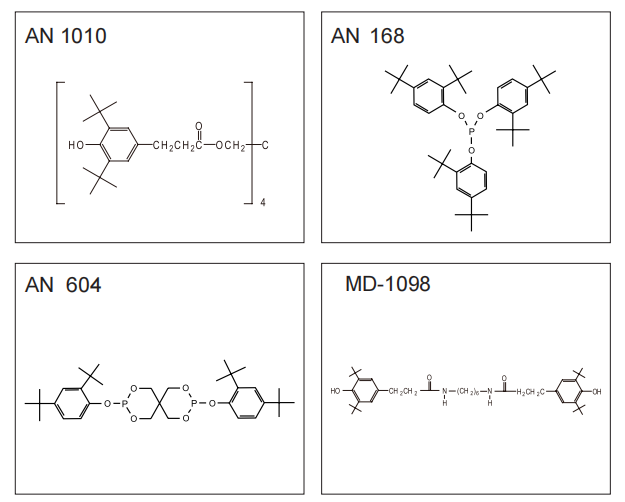

AO-1: 500ppm AN 1010;

AO-2: 500ppm AN 10 10 + 1,500 ppm AN 168;

AO-3: 500ppm AN 1010 + 1,500 ppm Lotnox 9228

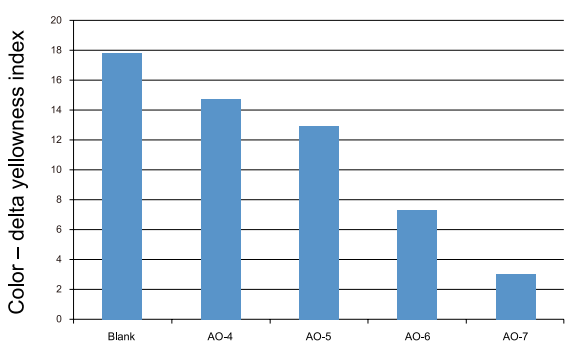

Fig 4. Color stability of PA66 – compounding once at 280 °C

AO-4: 500ppm MD-1098 + 1,500 ppm

AO-5: 500ppm MD-1098 + 6,000 ppm

AO-6: 500ppm MD-1098 + 1,500 ppm Lotnox 988;

AO-7: 500ppm MD-1098 + 3,000 ppm AN 168 Lotnox 988;

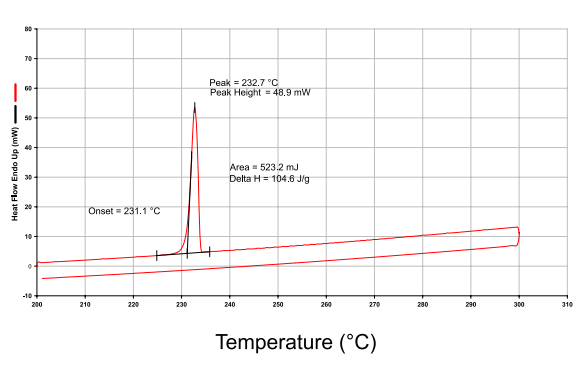

Fig 5. Differential scanning calorimetry (DSC)

包装与存储：

25公斤/箱

将产品存放在阴凉、干燥、通风良好的地方，远离不相容的材料。

除非另有说明，否则适当的储存将允许产品自制造之日起使用12个月。

有关其他处理和毒理学信息，请参阅材料安全数据表。
